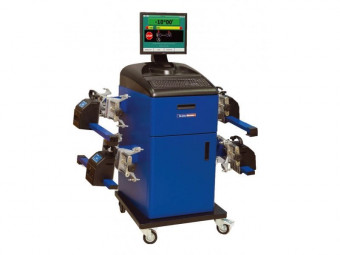

Стенд развал схождения с кордовой связью Техно Вектор Т4216

Действие прибора основано на измерении угловых параметров, определяющих положение осей и колес автомобиля, с помощью прецизионных датчиков, обладающих высокой стабильностью в широком диапазоне измеряемых параметров. Прибор содержит систему прецизионных датчиков, микро- процессорную систему обработки результатов измерений, компьютерную стойку с электронным блоком на базе персонального компьютера с принтером, бескабельное дистанционное управление и комплект вспомогательных устройств и приспособлений. Датчики скомпонованы в четырех измерительных блоках – двух передних и двух задних.

Допускается использование только двух передних измерительных блоках (ИБ) – мод. 4108, при этом, не всегда возможно установить центральное положение руля в процессе регулировки схождения.

Измерительные блоки оснащены магнито-резистивными датчиками поворота с термокомпенсацией (кордовая связь) для измерения углов в горизонтальной плоскости.

Для измерения углов развала и наклона оси поворота колеса применяются высокоточные, термокомпенсированныедатчики наклона на базе 3D MEMS технологий, способные выдержать удары до 20000 g, которые обеспечивают высокую надежность работы и точность измерений.

Применение самоцентрирующихся захватов, позволяет работать с дисками диаметром от 12 до 24 дюймов, что позволяет охватить весь спектр современных автомобилей.

В общепринятом понимании приборы подразделяют на следующие категории:

— «Замкнутый контур» — предполагает наличие 8 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять все углы смещения и симметрии.— «П – контур» (Открытый контур) – предполагает наличие 6 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять основные углы смещения осей, т. к. угол смещения переднего моста, угол движения (угол действия тяги). Не позволяет измерять угол смещения заднего моста, угол отклонения геометрической оси.- «2 ИБ» — предполагает наличие 4 датчиков измеряющих углы поворота в горизонтальной плоскости и позволяет измерять углы схождения и смещения моста (приближенно) только на одной оси. Для измерения другой оси необходима переустановка ИБ, что связано с потерями времени. Не всегда возможно установить центральное положение руля в процессе регулировки схождения. Прибор обеспечивает контроль положения осей всех четырех колес автомобиля. Управление процессом измерений производиться путем переключения программ с помощью клавиатур пульта дистанционного управления или компьютерной стойки. Цифровая передача данных от измерительных блоков к электронному блоку управления осуществляется по сигнальным кабелям (10м).

Цифровая передача данных на центральный компьютер позволяет увеличить стабильность работы. Связь между компьютером через USB — порт повышает скорость обмена информацией.

В независимости от комплектации стенда, реализована процедура «Компенсация биения дисков» по 3-м точкам.
Схемы размещения платформ при проведении компенсации можно посмотреть на странице Теория.

Применение 12-ти разрядного АЦП увеличивает точность обработки сигнала датчиков.

В память персонального компьютера прибора заложена база данных на большое количество моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам. База данных содержит так же схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля. Прибор снабжен программой калибровки измерительных датчиков икалибровочным приспособлением, позволяющими оперативно сохранять и обновлять информацию об основных параметрах датчиков. Компьютерные стойки управления прибором имеют маркировку «Т» — в случае комплектации стандартной стойкой и «S» — в случае комплектации комбинированной стойкой с ящиками для инструмента. Крышка выполнена из АБС пластика.
Модификация компьютерной стойки выбирается по желанию заказчика.

В измерительные блоки всех моделей стендов сход-развал «Техно Вектор» встроены высокоточные электронные уровни со световой индикацией, что обеспечивает работу оператора даже при недостаточном освещении.

* — для стендов с замкнутым контуром
** — измеряется с помощью поворотных платформ
